Systém SOLITEX UD / SOLITEX UD connect

Systém na spodní konstrukci střechy s 3-vrstvou vysoce difúzně propustnou pásovinou na použití se záklopem a bez záklopu.

Venkovní větrotěsná izolace

  • Aktivní transport vlhkosti monolitickou membránou TEEE pro trvale suché stavební díly
  • Inteligentní vlhkostně proměnlivá membrána
  • Dodává se též v technologii connect s dvěmi integrovanými samolepicími zónami
  • Vodní sloupec > 2.500 mm
  • Vysoká oděruvzdornost díky textilii z mikrovláken
  • Velmi vysoká tepelná stabilita
  • Použitelná jako pomocné zakrytí

K dispozici také ve verzi connect:

Technologie

  • Dvě integrované samolepicí zóny v místě přesahu z vodovzdorného polyolefinového lepidla
  • Spojení způsobem lepidlo na lepidlo
  • Lepicí plochy jsou chráněny separační fólií před prachem a znečištěním
  • Lepený spoj okamžitě extrémně pevný - i při vlhkosti, jelikož lepidlo je již vsáklé do textilie
  • Technické parametry
  • Produkty
  • Jak systém funguje
  • Pracovní postup
  • Pokyny k plánování
  • Ke stažení

Technické parametry

SOLITEX® UD

3-vrstvá fólie pro použití se záklopem nebo bez záklopu se samolepicími pásy

OBLAST POUŽITÍ: Vhodná jako difúzně propustná pásovina pro použití bez záklopu nebo se záklopem na MDF desky a desky z měkkých dřevitých vláken pro spodní pojistnou izolaci střech a tepelně izolační látky všeho druhu.

VýrobekČíslo výrobkuGTINDélkaŠířkaPlochakg / balbalbal / pal
SOLITEX UD10130402663901052050 m1,50 m75 m212 kg120
SOLITEX UD connect10721402663901068150 m1,50 m75 m212 kg120

ZVLÁŠTNOSTI:
Pásovina pro použití se záklopem, pevná v tahu se speciálním TEEE filmem. Pásovina je velice tepelně stabilní, disponuje velmi vysokou nepropustností při prudkém dešti a je odolná proti běžným stavebním chemikáliím (např. prostředku na ochranu dřeva nebo oleji na řetězové pily)

SYSTÉMOVÉ PRODUKTY:
Lepící páska: TESCON VANA; DUPLEX
Napojovací lepidlo: ORCON F; ORCON MULTIBOND
Kabel / Trubka: KAFLEX; ROFLEX

TECHNICKÉ ÚDAJE:

Textilie: Polypropylen-Mikrovlákno
Membrána: TEEE, monolitická
Tloušťka:0,50 ±0,05 mm
Sd-hodnota:0,06 ±0,02 m/ 0,02 m vlhkostně proměnlivá
Chování při požáru:E
Vystavení povětrnostním vlivům:3 měsíce
Vodotěsnost:W1
Vodní sloupec:> 2.500 mm
Plošná hmotnost:145 ±5 g/m²
Tepelná stabilita:Trvalá do -40 °C až +100 °C
Pevnost v tahu podélná/příčná:285 ±15 N/5 cm / 215 ±15 N/5 cm

Nejlepší ochrana pro střechu a stěnu

Robustní skladba

Pásovina pro použití se záklopem i bez záklopu SOLITEX UD má třívrstvou skladbu. Její funkční membrána TEEE je bezpečně chráněna mezi dvěma robustními, krycími a ochrannými textiliemi z Polypropylenu, obzvláště pevnými před roztržením – optimální při chůzi po pásovině a jejím kladení a izolování střech. Textilie má navíc funkci odpuzování vody a poskytuje optimální ochranu před proniknutím vlhkosti. Chrání před poškozením a před UV zářením díky speciálnímu filmu, který je uložen pod ní. Voštinová struktura garantuje i při vlhku vysokou protiskluznou ochranu. Pásovina nezpůsobuje díky modré barvě svrchní krycí textilie oslnění. Speciální membrána má vodotěsnost větší než 2.500 mm vodního sloupce, tzn. že je i při namáhání silným přívalovým deštěm vodotěsná. Pásovina může být tři měsíce vystavena volným povětrnostním vlivům. Upevnění pomocí svorek se smí provádět pouze v místech chráněných přesahem.

Membrána TEEE, těsná a propustná

Pásoviny SOLITEX mají nepórézní, TEEE-membránu s uzavřenými komorami, která poskytuje obzvláště dobrou ochranu proti přívalovému dešti. Narozdíl od běžných pásovin pro použití bez záklopu, u kterých je jejich difúzní schopnost založena na výměně vzduchu skrz mikroporézní membránu, dochází u membrány SOLITEX k difúzi aktivně podél řetězců molekul. Současně SOLITEX UD disponuje proměnným difúzním odporem v závislosti na vlhkosti, který vykazuje hodnoty sd až pod 0,01 m.

Díky aktivnímu transportu vlhkosti disponuje membrána TEEE extrémně rychlou schopností vysychání, která chrání pásovinu v zimě proti tvorbě ledu. Vytvoří-li se led, přemění se difúzně propustné pásoviny pro použití bez záklopu v parozábrany (led je difúzně nepropustný) a stanou se z nich vlhkostní pasti.

Další zvláštností membrány TEEE je bezpečná ochrana při použití impregnačních látek na dřevo (membrána je nepropustná, jelikož nemá žádné póry) a obzvláště vysoká tepelná stabilita (tavný bod TEEE je cca 200°C PP cca 140 °C) Tato tepelná stabilita propůjčuje umělé hmotě po desetiletí extrémní stabilitu proti stárnutí – i při použití tmavé střešní krytiny.

Pracovní postup

V pracovním postupu je zobrazen produkt SOLITEX MENTO.
Postup je totiž shodný pro řady produktů SOLITEX MENTO, SOLITEX UD a SOLITEX PLUS.

Pásovinu položit a zafixovat

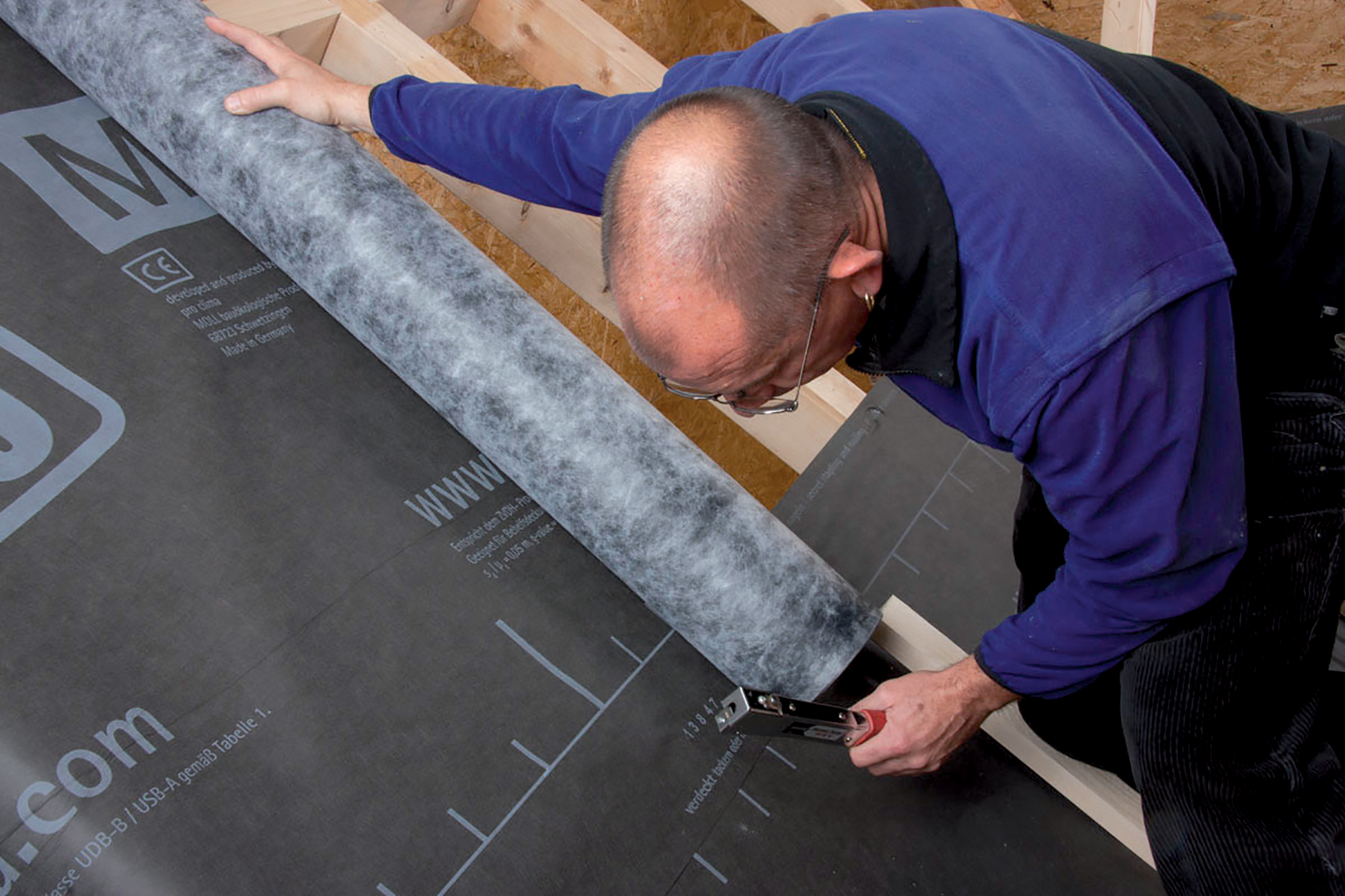

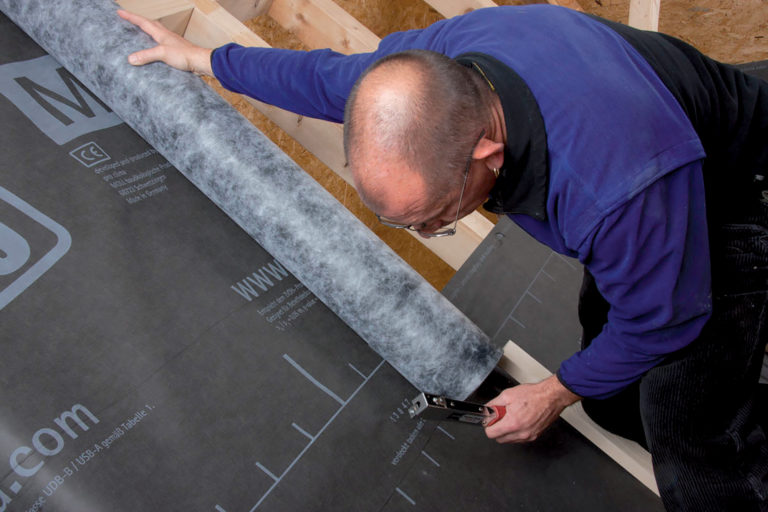

1 Pásovinu instalovat paralelně k okapu, tmavošedou stranou navrch. Pásovina se upevňuje v místě chráněném před vlhkem, v horní třetině budoucího přesahu svrchní pásoviny a pod kontralatí. Používejte pozinkované spony (minimálně 10 mm široké a 8 mm dlouhé). K upevnění nesmí docházet v místech, ve kterých odtéká nahromaděná voda (například v úžlabí).

Vytvořit přesah pásovin

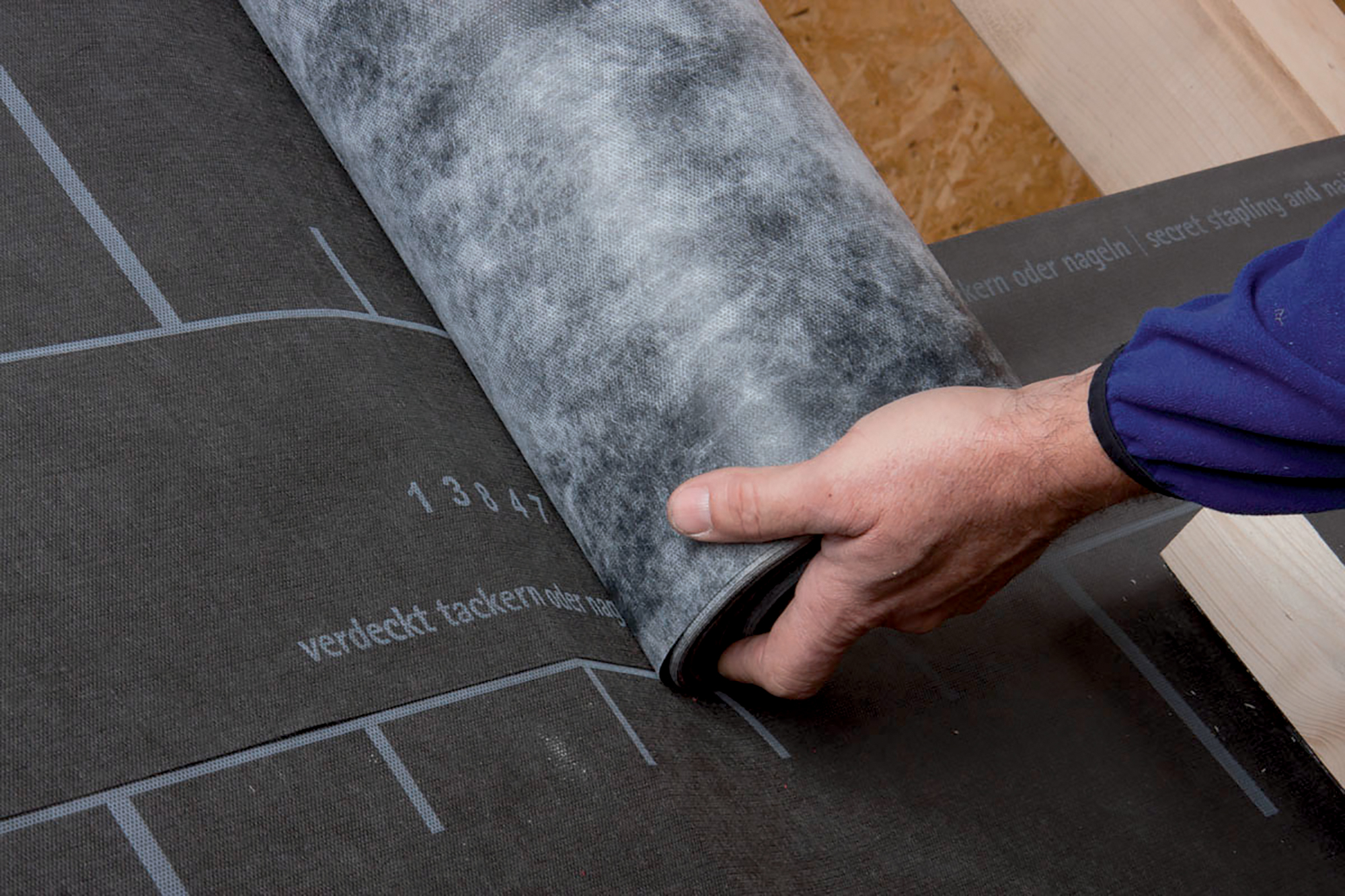

2 Pásy na podélném okraji cca 5 cm přehnout a řídce přichytit sponami. Pásovinu vedenou přes pás položený v úžlabí slepit pomocí TESCON No.1 / TESCON VANA.

Všeobecně o lepení pásoviny

Lepicí pásky pro clima pro venkovní použití velmi dobře drží na:

  • suchých, hladkých podkladech bez prachu, asfaltu a mastnoty,
  • hladkých površích desek z aglomerového dřeva (dřevotříska, OSB, BFU),
  • hoblovaném a lakovaném dřevě,
  • plastech, sklu, kovu a – fóliích z PE, PA, PP a hliníku (povrchové napětí > 40 dyn)
  • hladkých minerálních podkladech (např. omítka nebo beton; napenetrovat pomocí TESCON PRIMER RP), jakož i
  • dřevovláknitých záklopových deskách (napenetrovat pomocí TESCON PRIMER RP)

Lepení na zmrzlých podkladech není možné. Podklad musí být vhodný pro trvalý lepený spoj. Nejlepších výsledků pro bezpečnost konstrukce se dosahuje na kvalitních podkladech. Aby se docílilo optimálního lepícího účinku, musí být páska dobře přitlačena. Zde je pevný podklad výhodou (aglomerované dřevo, pevné tepelně izolační materiály atd.). Na lepené spoje nesmí trvale působit žádné zatížení v tahu nebo střihu. V případě pochybností proveďte test vhodnosti lepeného spoje.

Opravy

Prázdná místa v ploše lze uzavřít pomocí pásovin SOLITEX a univerzálních lepidel. Opravný kus pásoviny se přitom zavede pod přesah pásoviny probíhající nad prázdným místem a vodonosně napojí.

Lepení spojů pomocí samolepicích zón CONNECT

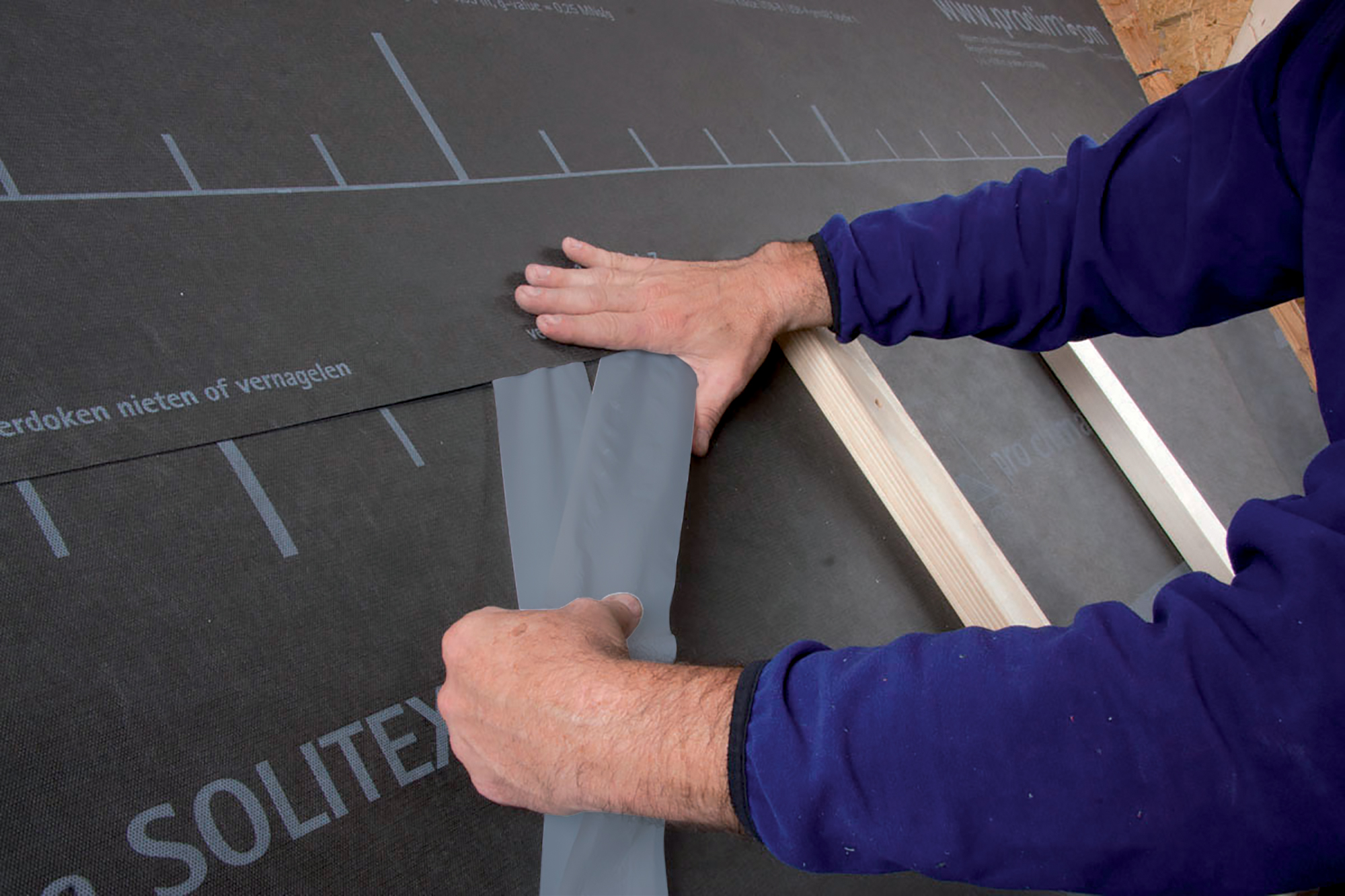

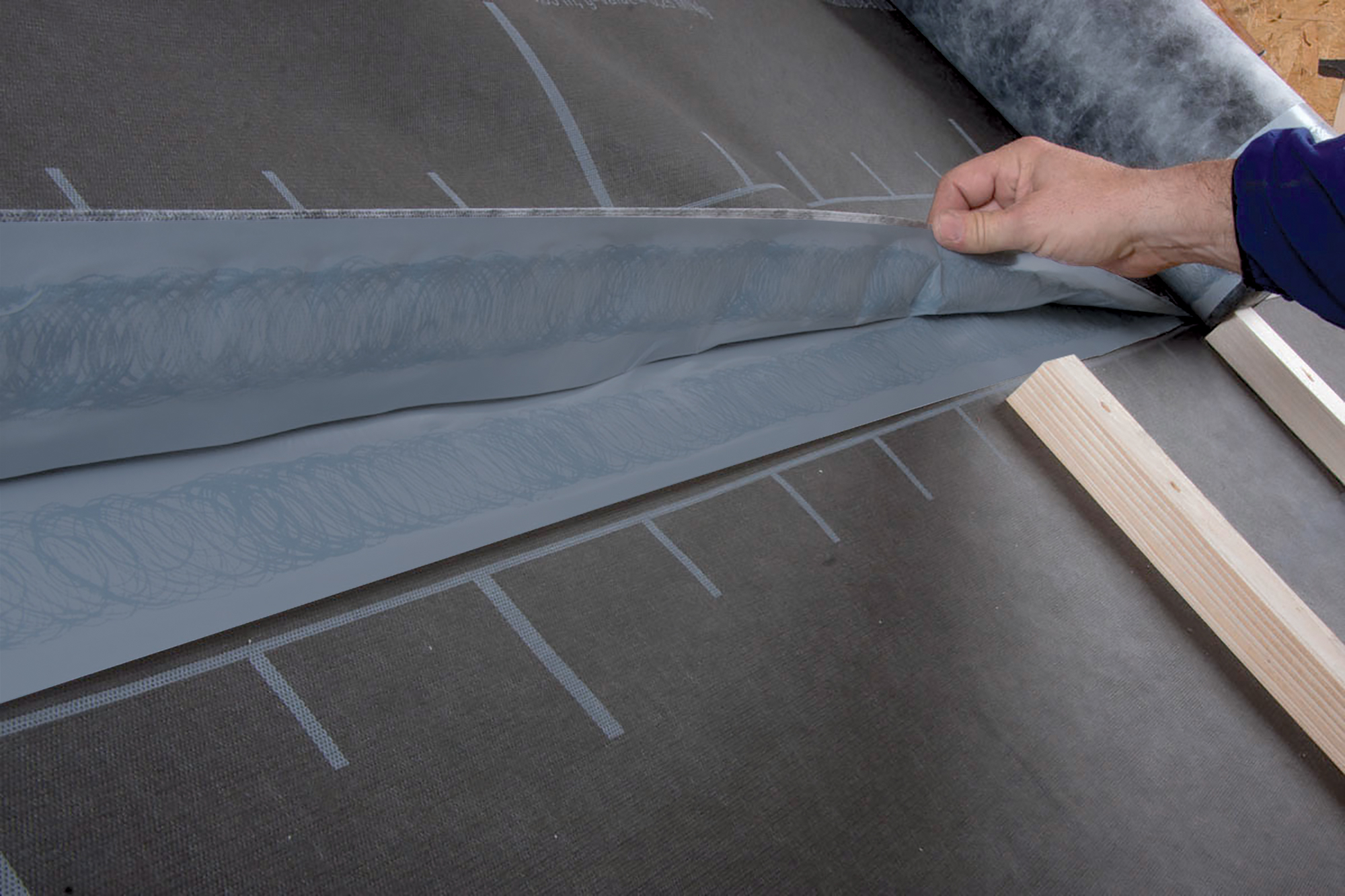

3 Slepení přesahů pásů pásoviny SOLITEX MENTO se bezpečně provádí pomocí dvou integrovaných samolepicích zón, chráněno před prachem, lepidlo na lepidlo. Okamžitě dojde k extrémně pevnému spoji – i při působení vlhka.

Obě separační fólie lze odstranit najednou. I zde se musí lepené spoje provádět bez záhybů. Lepené spoje dobře přitlačte například pomocí PRESSFIXu.

Lepené spoje pomocí lepicí pásky

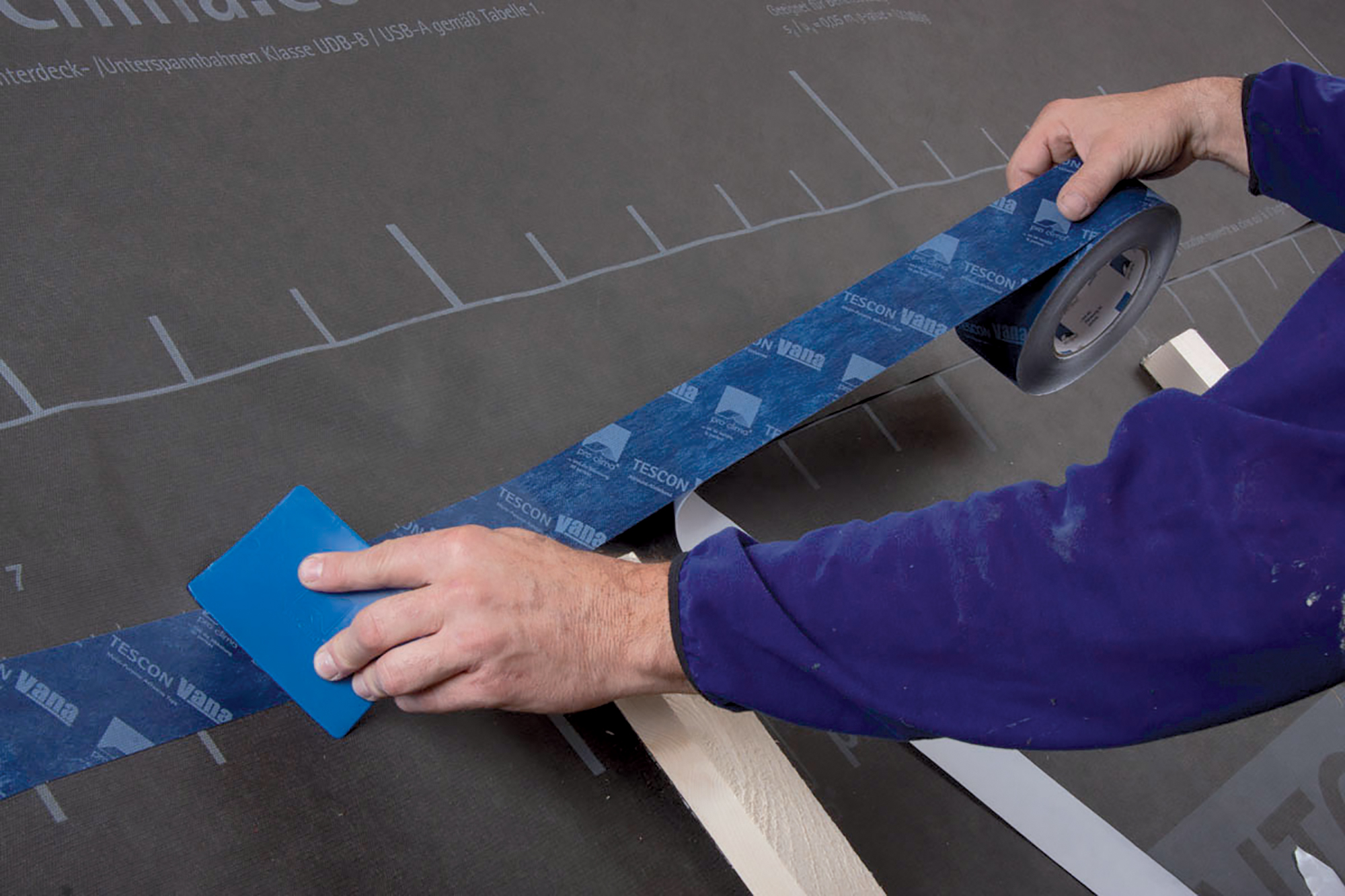

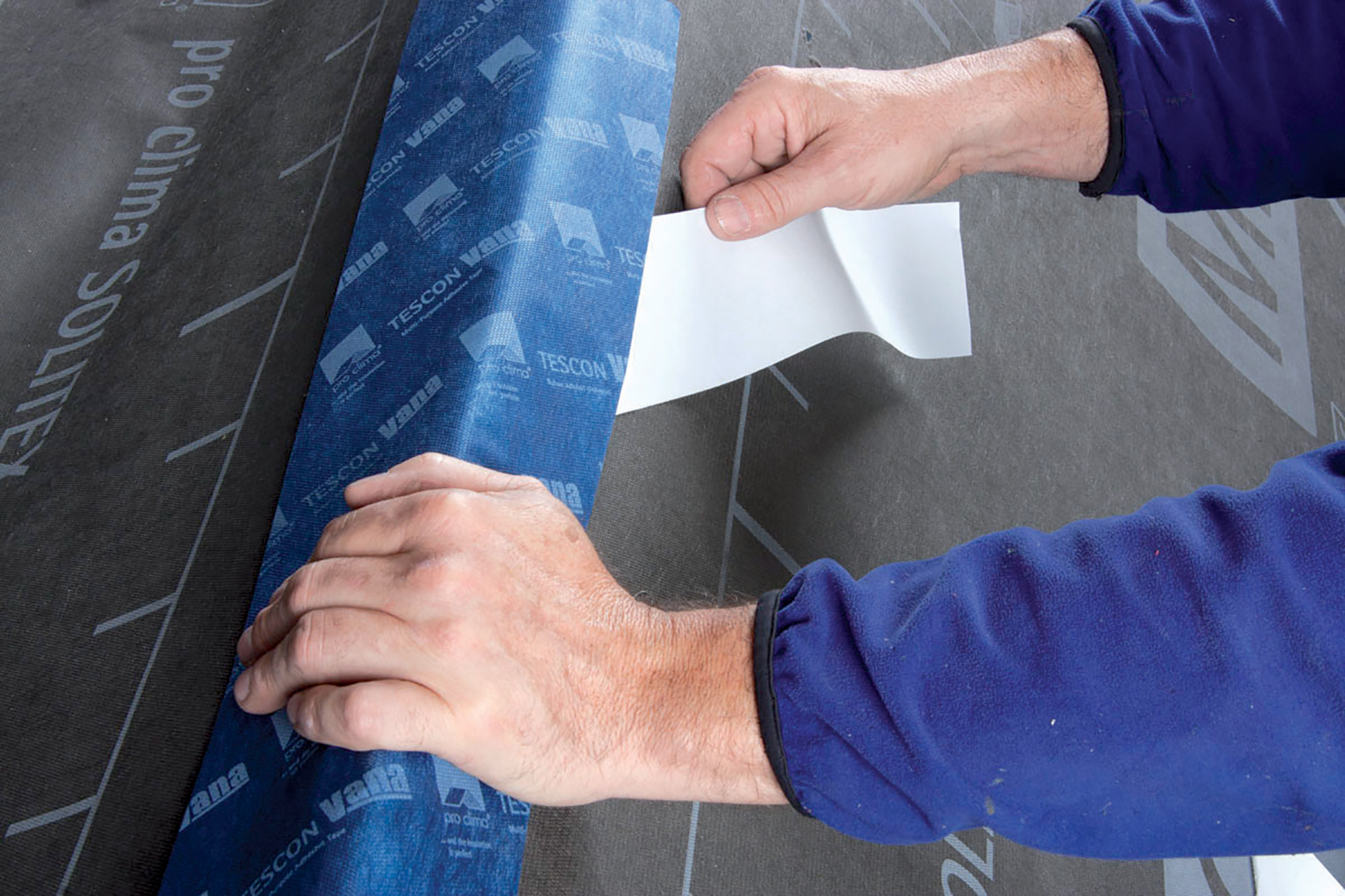

4 Slepení přesahů pásů pásoviny SOLITEX MENTO a čelních spojů se provádí jednostrannými universálními lepicími páskami TESCON No. 1 / TESCON VANA. Čelní spoje by měly být umístěny pod kontralatí. Pásy, které mají být slepeny, pevně napněte. Zamezte záhybům. Lepte pouze suché, nezaprášené pásy. Stáhněte separační fólii a pásku přitlačte. Zde je tvrdý podklad výhodou (aglomerované dřevo, pevné tepelně izolační materiály atd.). Lepený spoj musí být bez záhybů. Lepené spoje dobře přitlačte, například pomocí PRESSFIXu.

Napojení hřebenu

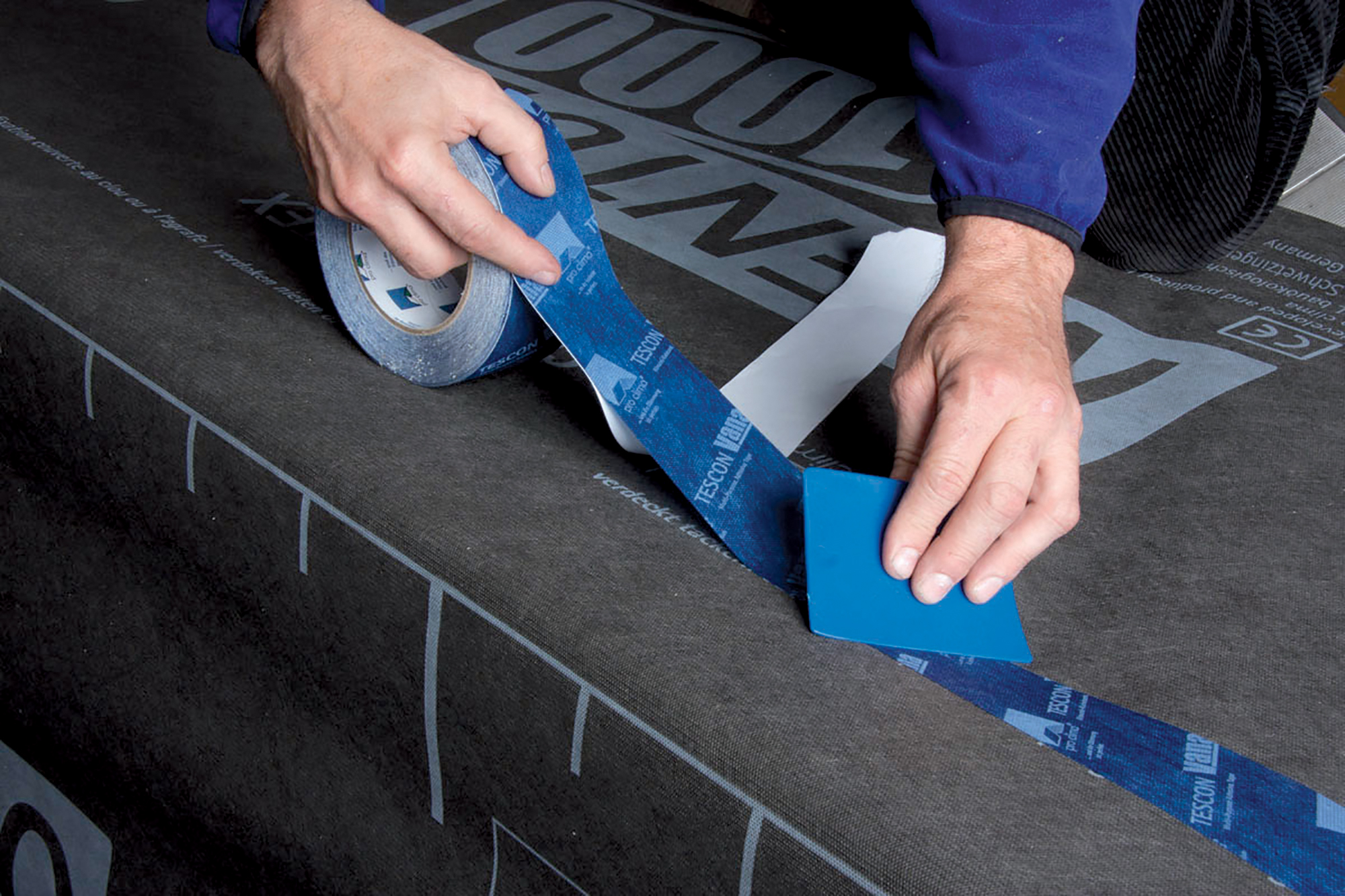

5 U průřezu konstrukce vyplněného zcela tepelnou izolací přetáhněte pásovinu přes hřeben a upevněte sponami na kontralatě. Přesah přes pásovinu umístěnou níže musí činit minimálně 10 – 15 cm. Přesahy pásů slepte universálními lepicími páskami TESCON No. 1 / TESCON VANA. Alternativně široké přelepení hřebenu pomocí TESCON VANA v šířce 15 cm.

U nezaizolovaných půd bez půdních vestaveb by mělo být naplánováno odvětrání hřebene. K tomuto účelu ukončete pásovinu SOLITEX 5 cm před hřebenem. Půdy bez půdní vestavby by měly být navíc opatřeny trvalým větráním.

Napojení okapu

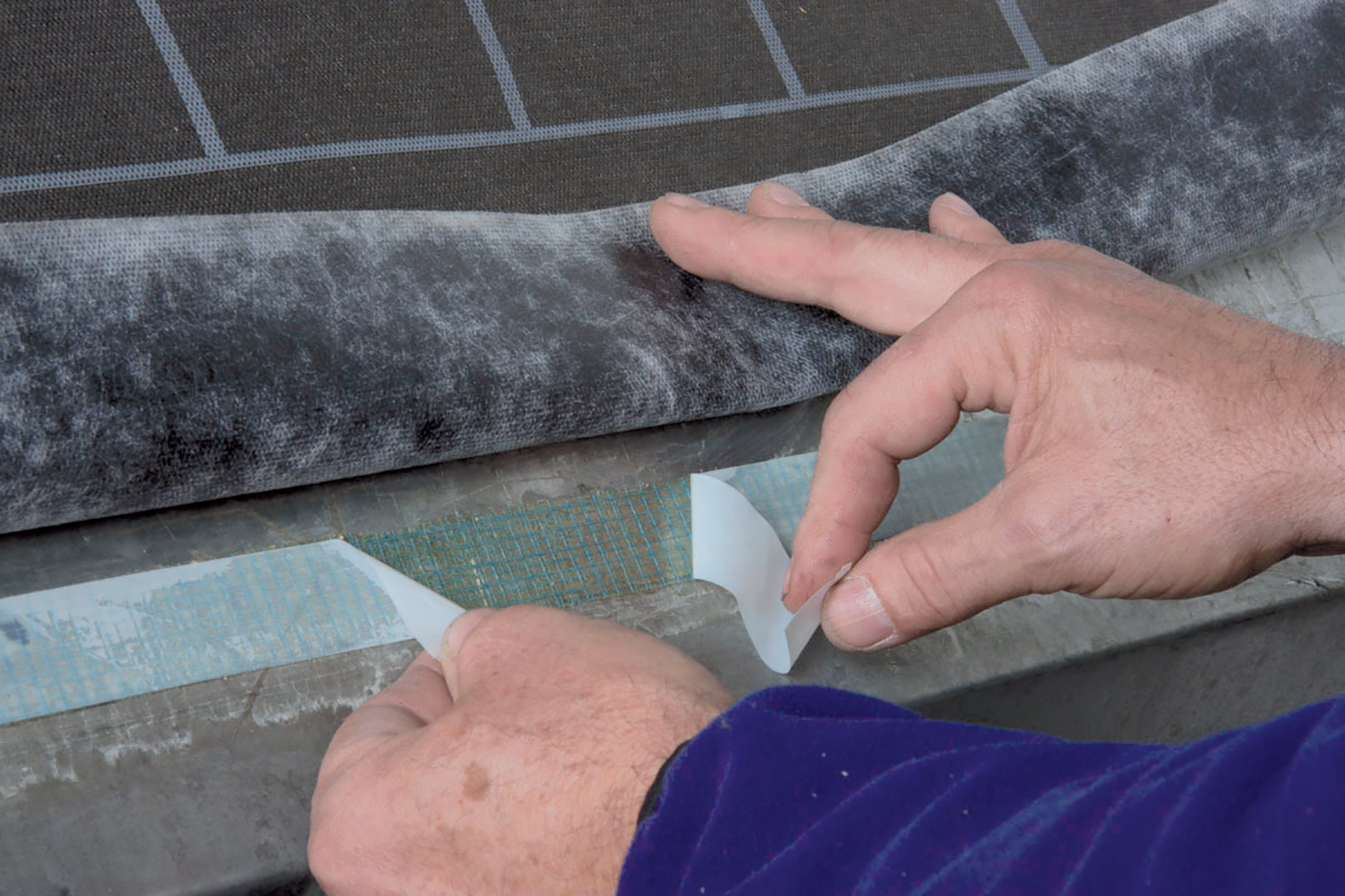

6 Pásovina SOLITEX musí být na okap napojena směrem odvádějícím vodu. Za tímto účelem přetáhněte pásovinu přes okapní plech, resp. okapní pásek. Slepte bez záhybů pomocí integrovaného samolepicího pásku, oboustranné lepicí pásky pro clima DUPLEX nebo jednostrannými universálními lepicími páskami TESCON No. 1 / TESCON VANA.

Minerální podklady například na štítovou desku

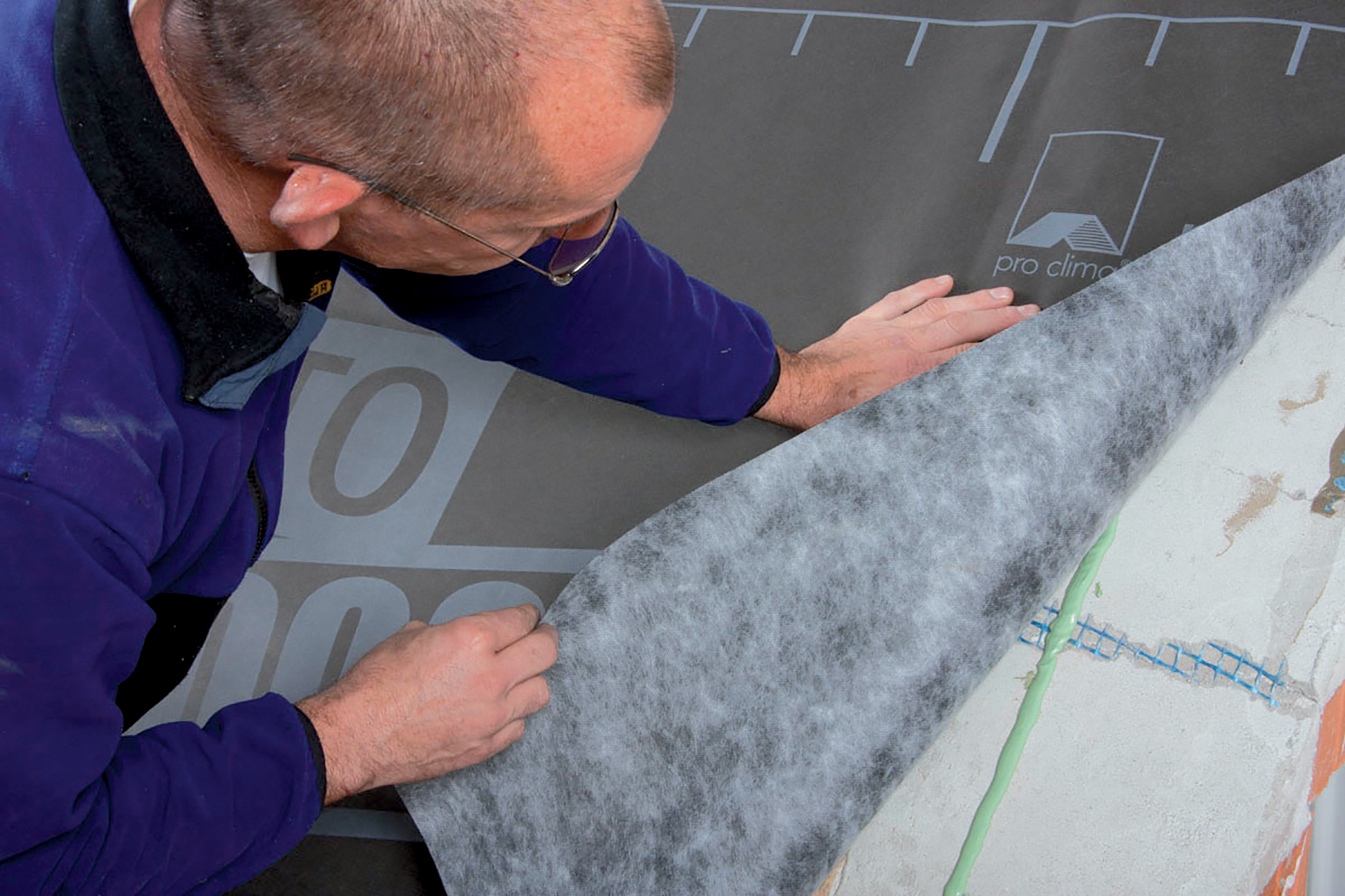

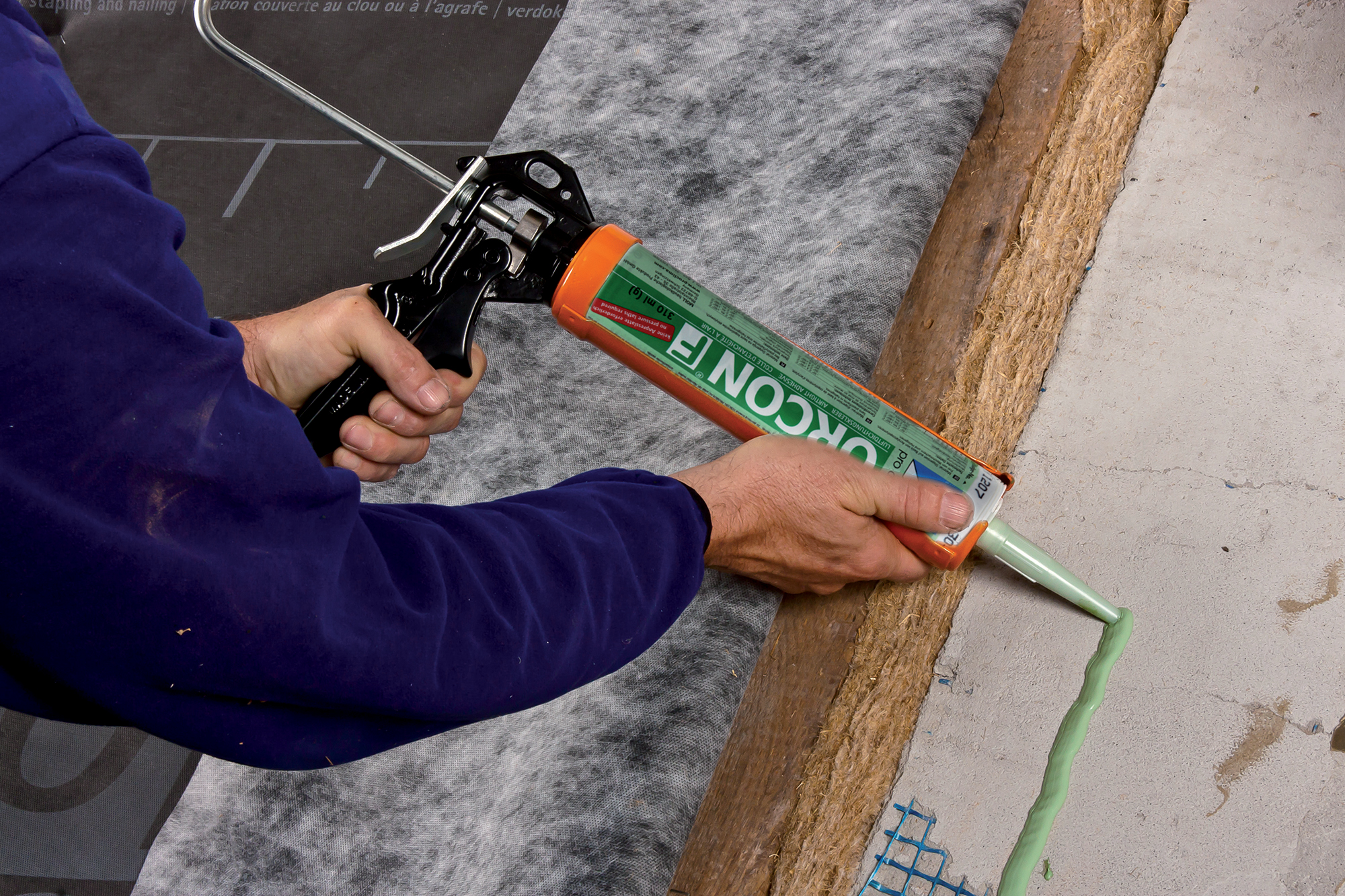

7 Napojení na hrubé podklady, jako např. zde na štítovou desku se provádí napojovacími lepidly ORCON F nebo ORCON CLASSIC. Naneste housenku lepidla o průměru cca 5 mm. U hrubého podkladu případně více.

Pásovinu SOLITEX MENTO vložte do lepidla pokud možno s dilatačním záhybem a lepidlo nestlačte zcela do plochy, aby pohyby stavebních dílů byly absorbovány. Na stabilních podkladech není zpravidla nutné použít přítlačné latě. U drolivých podkladů se doporučuje použití přítlačných latí.

Prostupy

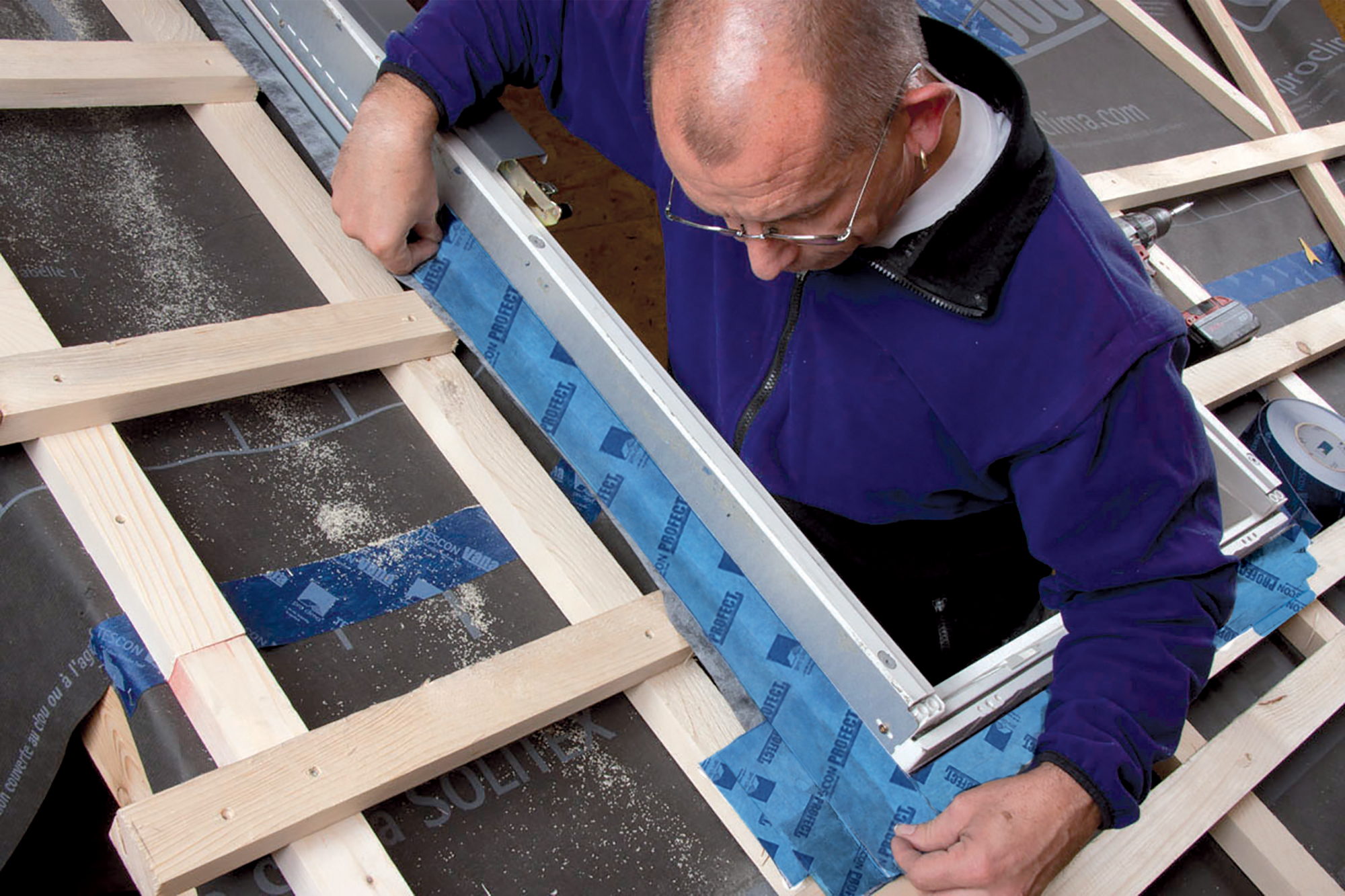

8 Na hladké povrchy, jako např. na střešní okna, komíny, potrubí a jiné střešní vestavné díly, napojte pásovinu SOLITEX MENTO pomocí universálních lepicích pásek TESCON No. 1 / TESCON VANA. Hladké minerální povrchy je nejprve potřeba napenetrovat pomocí TESCON PRIMER RP.

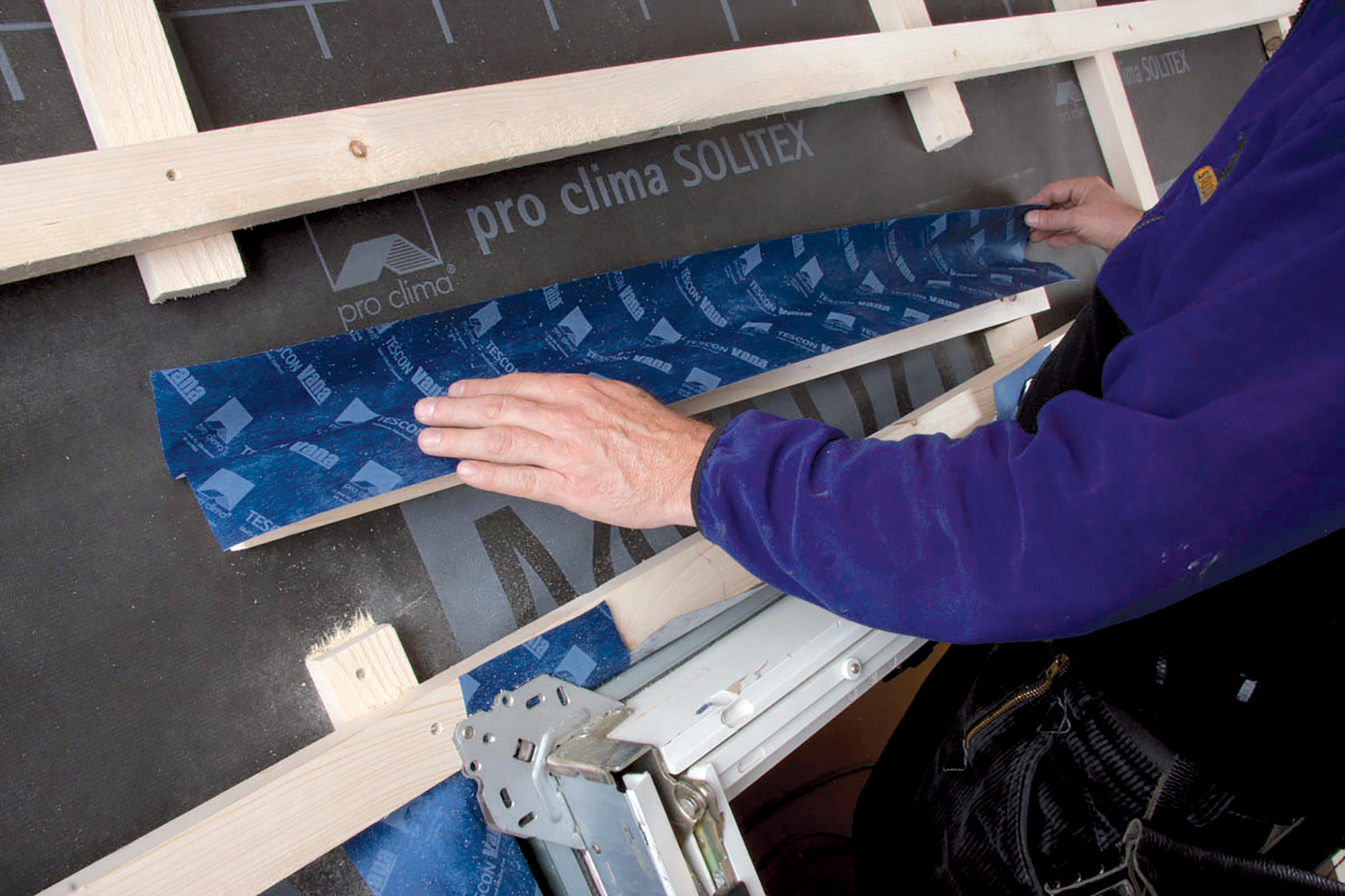

Montáž okápku z fólie nad střešním vestavným dílem pomocí montáže latě s příčným spádem. Lať přilepte na spodní pásovinu pomocí TESCON No. 1 nebo TESCON VANA. Vytvořte okápek tak, aby vlhkost mohla odtékat skrz přerušenou kontralať do sousedního pole vedle vestavěného dílu.

Zajištění spojů a perforací

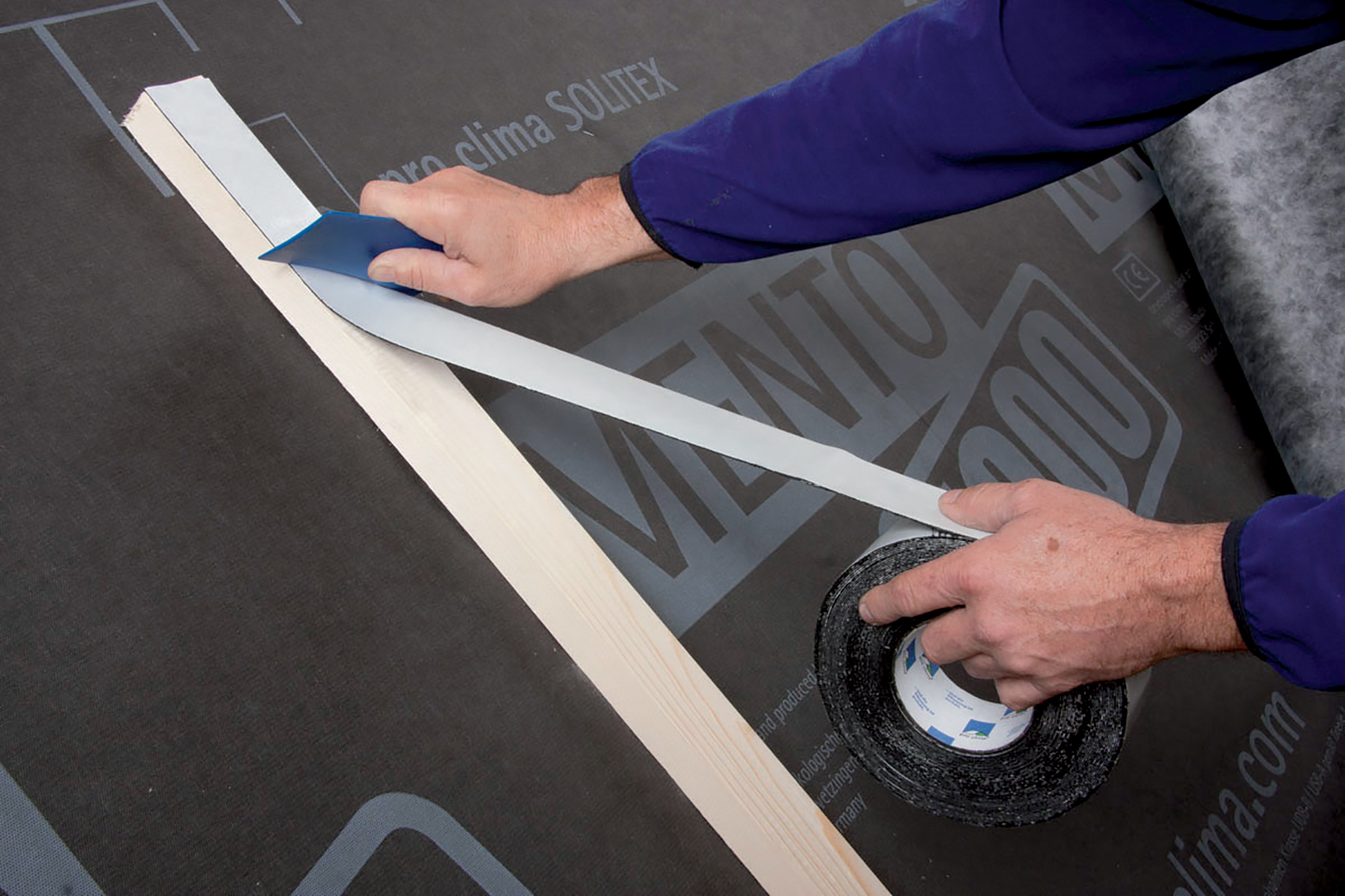

9 K vytvoření zajištění spojů a perforací u pásovin bez záklopu, pásovin se záklopem nebo pomocného zakrytí musí být mezi kontralatě a SOLITEX MENTO nainstalována páska k těsnění hřebíků TESCON NAIDEC.

Pokyny k plánování a konstrukci

Oblast použití

Pásovina SOLITEX UD může být použita jak se záklopem, tak i bez záklopu. Zamezuje, aby konstrukcí proudil studený vzduch a starají se o optimální účinek tepelné izolace. Pásovina SOLITEX UD splňuje díky své mimořádně vysoké vodotěsnosti a vysoké pevnosti požadavky ZVDH (Ústředního svazu pokrývačů) a může být použita jako pomocné zakrytí. Dle odborných pravidel pokrývačského řemesla jsou vhodné při jednoduchém přesahu při použití bez záklopu u taškových střech jako ochrana před deštěm. Při použití jako pásovina na záklop s jednoduchým přesahem na dřevěném záklopu je pásovina SOLITEX UD vhodná i při zvýšených požadavcích jako doplňkové opatření k zabezpečení před deštěm.

Použití jako pomocné zakrytí

Na ochranu konstrukce během fáze výstavby lze pásovinu pro použití se záklopem a bez záklopu SOLITEX UD použít až 3 měsíce jako pomocné zakrytí. V tomto případě musí být sklon střechy minimálně 14°. Navíc je potřeba použít systémových prvků TESCON NAIDEC pro utěsnění hřebíků, ORCON F, resp. ORCON CLASSIC napojovací lepidlo, jakož i TESCON No. 1 / TESCON VANA pro provedení přesahů, respektive napojení. Verze connect disponuje dvěma samolepicími zónami pro bezpečné venkovní utěsnění. Vlivem deště vznikají tmavé skvrny na pásovině. Tyto však nemají žádný vliv na vysokou vodotěsnost membrány uvnitř.

Podvětrání není zapotřebí

Vysoká schopnost difúze pro climy SOLITEX UD činí podvětrávání přebytečným. Pásovinu lze ve všech případech položit přímo na tepelnou izolaci, to znamená tloušťka izolace může vyplňovat celou výšku krokví. U neizolovaného podkroví je výhodné instalovat do hřebene nebo nároží odvětrání. Komplikované detaily odvětrání u okapu, úžlabí, hřebenu, nároží a střešních nástaveb odpadají.

Položení a upevnění

Pásovina SOLITEX UD se klade modrou krycí textilií (popiskami) směrem ven. Pásovinu lze klást pevně napnutou podél nebo napříč k okapu. Vodorovné kladení (napříč k okapu je výhodné s ohledem na nesení vody během fáze výstavby. Při použití jako pásovina bez záklopu je rozestup krokví omezen na 1 metr. K upevnění pásoviny používejte hřebíky s širokou hlavou nebo minimálně 10 mm široké a 8 mm dlouhé nastřelovací spony. Uchycení se smí provádět pouze v kryté oblasti přesahu. Rozestup uchycení smí činit max. 10 až 15 cm. Pásovinu nechte přesahovat minimálně 10 cm. V případě, že nedodržíte pravidla přesahů u střešní krytiny, je doporučeno zvětšit přesah pásoviny.

Maximálně difúzně propustná

Vlhkost může vysychat z konstrukce lehčeji a rychleji směrem do exteriéru. Toto je výhodné jak pro fázi výstavby (kdy je stavební dřevo ještě vlhké), tak i během fáze užívání (když se vlhkost dostane do konstrukce ze vzduchu v interiéru pomocí difúze nebo konvekce). Principielně by se stavební vlhkost měla ze stavby plynule odvětrávat okny. V zimě urychlí vysoušení stavební vysoušeče. Tím se zabrání trvale vysoké relativní vlhkosti vzduchu.

Chemická ochrana dřeva není nutná

Při vnějších krycích vrstvách s hodnotami sd ≤ 0,3 m není podle DIN 68800-2 potřebná žádná chemická ochrana dřeva. Tento údaj platí i pro položení na záklop ze suchého masivního dřeva. V takovýchto stavebních dílech není při použití vysoce difúzně propustných pásovin SOLITEX pro použití se záklopem a bez záklopu nutné provádět chemickou ochranu dřeva.

Bez stanového efektu

Neporézní membrána SOLITEX UD nabízí vysokou těsnost proti přívalovému dešti. Pásovina SOLITEX UD může celoplošně ležet na izolačním materiálu nebo záklopu. Díky monolitické membráně a vícevrstvé skladbě se bezpečně zamezí stanovému efektu. Za stanový efekt se označuje fenomén, při kterém vodotěsné krycí plachty propouští v místech, ve kterých leží na stavebním dílu, velké množství vlhkosti do tohoto stavebního dílu.

Dodatečné provedení spodního zakrytí pásovinou bez záklopu

Osvědčení a složení

Speciální membrána SOLITEX UD sestává z termoplastického elastomer-éter-esteru, ochranná a krycí textílie sestává z polypropylenu. Pásoviny SOLITEX UD byla přezkoušena dle podmínek DIN EN 13859-1. Nese značení CE.

Dovybavte spodním zakrytím

Chybějící spodní zakrytí lze z vnitřní strany dovybavit pomocí pásoviny pro použití se záklopem i bez záklopu SOLITEX UD. Pásoviny SOLITEX poskytují díky nové technologii neporézní membrány optimální ochranu izolační konstrukci. Jsou vysoce difúzně propustné a současně obzvláště těsné proti přívalovému dešti, odolné proti roztržení a chemickým prostředkům na ochranu dřeva. SOLITEX UD a MENTO mohou být kombinovány se všemi rohožovými a deskovými izolačními materiály. U foukaných izolačních materiálů se doporučuje použít vyztuženou SOLITEX PLUS.
